三回程烘干機簡介
三回程烘干機即高效組合式三筒烘干機。大型的三回程烘干機，有很多種，比如（三回程沙子烘干機 ,三回程河沙烘干機）等。此類型設備通常有6~7米長，分為直筒和錐筒兩種結構形式，物料的流動是靠筒內葉片（即導流板）隨筒體轉動撥動物料前進的，適用于直筒或錐筒結構。三回程烘干機是由三個同心的直徑不同的圓筒嵌套在一起的，而不是環環相扣，那是鏈子，這種特殊的結構形式?jīng)Q定其產量的大小，所以這種新型烘干機也叫三回程烘干機。

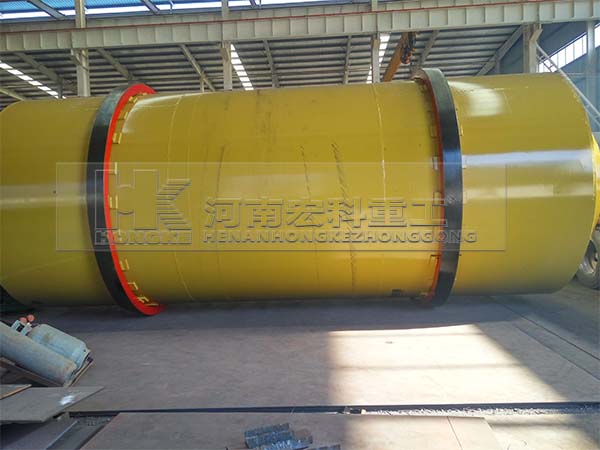

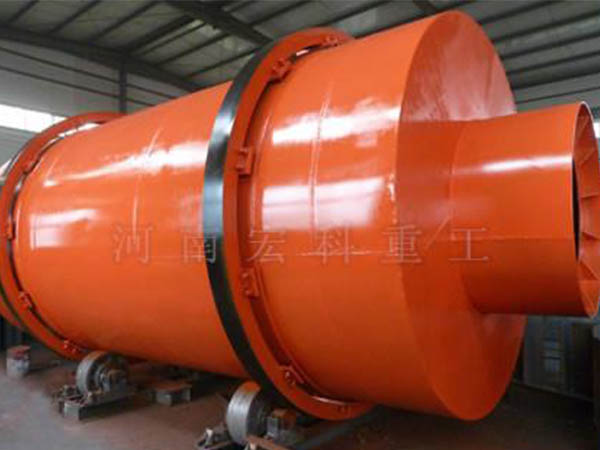

三回程烘干設備圖片
三回程河沙烘干機和三回程沙子烘干機都屬于三回程烘干設備，河南宏科重工有限公司生產各種型號的三回程烘干設備，三回程烘干機，詳情咨詢：0371-67846980.
三回程烘干機工作原理
物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
三回程烘干機性能特點
1、投資少，設備所需投資是國外進口產品的1/6。
2、終水份率低，物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。
3、熱效率高,筒體自我保溫?zé)嵝矢哌_70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
4、燃料廣泛，燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
5、土建投資和電耗低。比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
6、可根據用戶要求輕松調控所要的終水份指標。
7、出氣溫度低，除塵設備使用時間長。
8、無需大小齒輪傳動，采用托輪傳動。
9、出料溫度低于60%，可連續生產包裝。
三回程烘干機技術參數
| 項目單位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
| 外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| 外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| 筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| 筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| 物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| 物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| 最高進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| 生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| 粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| 黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| 電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| 電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| 減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| 減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| 設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
